Cần đèn đơn và cần đèn kép lắp cột D78: chọn kiểu, tầm vươn

Trong hệ thống chiếu sáng đường phố, chiếc cột có vẻ là phần nổi bật nhất, nhưng thực chất ánh sáng đi vào mặt đường qua cần đèn. Cần đèn quyết định bộ đèn nằm ở đâu so với mép đường, nghiêng bao nhiêu độ và có bao nhiêu bộ đèn trên một cột. Với dòng cột rời cần đầu D78, cần đèn là chi tiết tách rời, lắp vào ngọn cột, nên việc chọn đúng kiểu cần đơn hay cần kép và tầm vươn phù hợp càng quan trọng. Bài viết này hướng dẫn cách chọn kiểu, tầm vươn và những điều cần chú ý khi lắp cần đèn lên cột D78.

Cột D78 và cần đèn rời: cách lắp ghép hoạt động

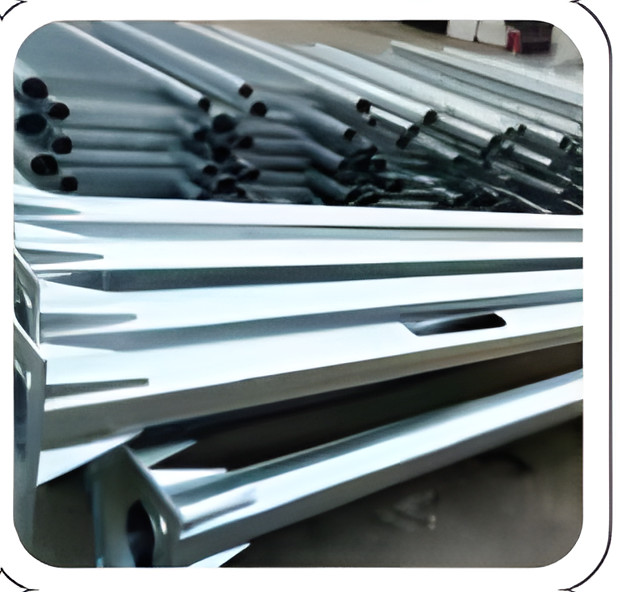

Cột thép đầu D78 là cột có phần ngọn đường kính 78 mm, cao từ 5 đến 11 m theo catalogue của NEWSUN, thân cột có độ côn nhỏ dần lên trên. Ngọn D78 là điểm tiếp nhận cần đèn. Cần đèn được thiết kế có phần chân vừa khít với ngọn cột, cố định bằng bulong hoặc vít khóa, đảm bảo không xoay, không rung lắc. Bạn có thể xem thông tin đầy đủ tại trang cột thép đầu D78 và cần đèn đơn và kép.

Lợi ích của hệ thống rời cần là tính linh hoạt. Thân cột và cần đèn có thể sản xuất, vận chuyển riêng, thay thế riêng. Một thân cột chuẩn có thể được bố trí cần đơn tại lề đường, cần kép tại dải phân cách mà không phải đặt hai loại cột khác nhau.

Cần đèn đơn: giải pháp phổ biến nhất

Cần đèn đơn có một nhánh vươn ra phía mặt đường, mang một bộ đèn. Đây là kiểu dùng nhiều nhất cho bố trí một bên hoặc hai bên so le, đối xứng. Ưu điểm của cần đơn:

• Đơn giản, nhẹ, tải gió nhỏ nên yêu cầu móng và thân cột thấp hơn.
• Chi phí hợp lý, thi công nhanh.
• Dễ tính toán chiếu sáng vì mỗi cột chỉ có một nguồn sáng.
• Thẩm mỹ gọn, phù hợp phần lớn tuyến đường đô thị, khu dân cư, đường nội bộ.

Cần đơn đặc biệt phù hợp khi mặt đường không quá rộng và có thể chiếu sáng đủ từ một hoặc hai phía. Nếu cần tăng độ sáng, có thể giảm khoảng cách cột, nâng công suất đèn hoặc chuyển sang cột cao hơn thay vì tăng số bộ đèn trên mỗi cột.

Cần đèn kép: một cột cho hai hướng

Cần đèn kép có hai nhánh vươn ra hai phía đối diện, mỗi nhánh mang một bộ đèn. Kiểu này thường đặt trên dải phân cách giữa, nơi một hàng cột phải phục vụ hai chiều xe chạy. Lợi thế so với bố trí hai hàng cột cần đơn hai bên:

• Giảm số lượng cột, móng và điểm đấu nối, tiết kiệm chi phí đầu tư và bảo trì.
• Ánh sáng đối xứng hai bên tim đường, tạo cảm giác đồng đều.
• Không chiếm lề đường hay vỉa hè, thuận tiện cho khu vực vỉa hè hẹp.

Đổi lại, cần kép mang tải lớn hơn, lực gió lên hai bộ đèn cùng với hai nhánh cần cũng lớn hơn. Thân cột, bích đế và móng cần được tính cho phương án này. Một yếu tố quan trọng là sự cân bằng: hai nhánh cùng chiều dài và cùng trọng lượng để cột không chịu mô men lệch. Nếu một bên mang đèn nặng hơn bên kia, hãy báo cho nhà sản xuất để xử lý kết cấu.

Với tuyến đường lớn có dải phân cách rộng, ngoài cần kép trên cột D78, bạn có thể tham khảo cột cánh buồm kép, nơi hai cần đèn được thiết kế liền khối với thân cột D84.

Cách chọn tầm vươn của cần đèn

Tầm vươn là khoảng cách ngang từ tim cột đến tâm bộ đèn. Giá trị này quyết định vị trí đèn so với mặt đường, vì vậy ảnh hưởng trực tiếp đến độ rọi, độ chói và việc ánh sáng có bị lãng phí lên vỉa hè hay không. Với dòng cột liền cần, catalogue NEWSUN nêu tầm vươn 1,2–1,5 m; với cần rời, tầm vươn được chọn theo bản vẽ và yêu cầu thiết kế của từng dự án.

Những yếu tố cần cân nhắc

1. Khoảng cách từ cột đến mép đường: cột đặt sát mép đường cần tầm vươn nhỏ; cột lùi sau vỉa hè hay dải cây xanh cần tầm vươn lớn hơn để đưa đèn vào phía trên mặt đường.
2. Chiều cao cột: cột cao có thể dùng tầm vươn lớn hơn mà vẫn giữ góc chiếu hợp lý.
3. Bề rộng mặt đường: đường rộng thường cần tầm vươn lớn hơn hoặc bố trí hai bên.
4. Cây xanh và vật cản: tầm vươn lớn giúp đèn thoát khỏi tán cây, nhưng cần đủ độ cứng cho cần.
5. Tải gió: cần vươn dài làm tăng mô men lên ngọn cột. Không nên tăng tầm vươn tùy tiện mà không kiểm tra thiết kế.

Nguyên tắc chung là chọn tầm vươn sao cho đèn nằm gần phía trên mép ngoài làn xe nhất, nhưng không vượt quá khả năng chịu tải của cần và ngọn cột. Việc chốt cụ thể nên do đơn vị thiết kế chiếu sáng thực hiện bằng phần mềm mô phỏng.

Góc nghiêng và độ cao lắp đèn

Ngoài tầm vươn, góc nghiêng của cần và của bộ đèn cũng ảnh hưởng đến phân bố ánh sáng. Cần đèn thường có góc nâng nhẹ, giúp bộ đèn hướng xuống mặt đường đúng mức. Góc nghiêng quá lớn sẽ làm ánh sáng hắt xa nhưng dễ gây chói cho người lái xe, trong khi nghiêng quá ít sẽ làm vùng sáng gần cột đậm còn vùng xa mờ. Hãy kết hợp thông số cần với đặc tính phân bố ánh sáng của đèn, chẳng hạn đèn đường LED mẫu HL, để cho kết quả chiếu sáng tối ưu.

Lưu ý khi lắp cần đèn lên cột D78

• Kiểm tra độ khớp: đường kính ngọn D78 và chân cần phải khít, không có khe hở lớn làm cần lắc lư.
• Siết khóa đủ lực: bulong khóa chắc, có đệm phù hợp, kiểm tra lại sau một thời gian vận hành.
• Chống nước vào lòng cột: khu vực mối nối cần che chắn tốt, tránh mưa tràn xuống ống ruột cột.
• Đi dây điện đúng cách: cáp luồn từ cửa cột qua mối nối lên cần phải có đủ độ mềm, mép ống không sắc cạnh làm hỏng vỏ cáp.
• Căn hướng cần: định hướng cần ra phía mặt đường ngay khi lắp, kiểm tra thẳng hàng với cả tuyến cột.
• Đồng bộ lớp bảo vệ bề mặt: cần và cột cùng được mạ kẽm nhúng nóng và hoàn thiện để chống gỉ đồng đều.

Gợi ý chọn nhanh

Tình huống	Kiểu cần gợi ý	Lý do
Đường nhỏ, một hoặc hai bên so le	Cần đơn	Đơn giản, tải nhỏ, kinh tế
Đường có dải phân cách giữa	Cần kép	Một hàng cột chiếu hai chiều
Dự án cần đồng bộ vật tư, có thể đổi sau	Cột D78 với cần rời	Thay cần mà không đổi cột
Vỉa hè sâu, nhiều cây xanh	Cần tầm vươn lớn hơn	Đưa đèn thoát tán cây vào phía trên mặt đường

Bảng trên chỉ mang tính định hướng. Mọi quyết định cuối cùng cần dựa trên hồ sơ thiết kế được duyệt. Bạn có thể xem thêm các dòng cột khác trong danh mục cột đèn của NEWSUN.

Kết luận

Chọn cần đèn đúng giúp tuyến chiếu sáng vừa đạt hiệu quả quang học vừa tối ưu chi phí. Cần đơn đáp ứng phần lớn đường thông thường, cần kép phát huy lợi thế ở dải phân cách, còn tầm vươn và góc nghiêng cần được xác định cùng với bộ đèn và hình học mặt cắt đường. Hệ cột D78 rời cần giúp bạn linh hoạt thay đổi mà không phải làm lại toàn bộ cột.
